气动阻车器在井下斜巷阻车器安装方法

标签: 气动阻车器 安装方法

矿业可以说是中国工业的血液,在矿产开采过程中,有时候会发生一些突发情况,要求矿业生产要有严格的标准,配备专业的设备。而我们要讲的气动阻车器,是其中的一种。今天矿安小编给您讲解下载煤矿井下斜巷气动阻车器如何安装。

我国煤矿井下斜巷普遍使用串车提升运输,在煤炭生产中发挥着重要的作用,但由于井下客观条件限制及个别工人违章作业等原因,时而发生断绳跑车、脱钩“放飞车”等现象,严重威胁行人及信号、把钩人员的的安全,同时在经济上易造成巨大损失。为此,在上部平车场接近变坡点处,安设能够阻止未连挂的车辆滑入斜巷的阻车器,在倾斜井巷内安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置。

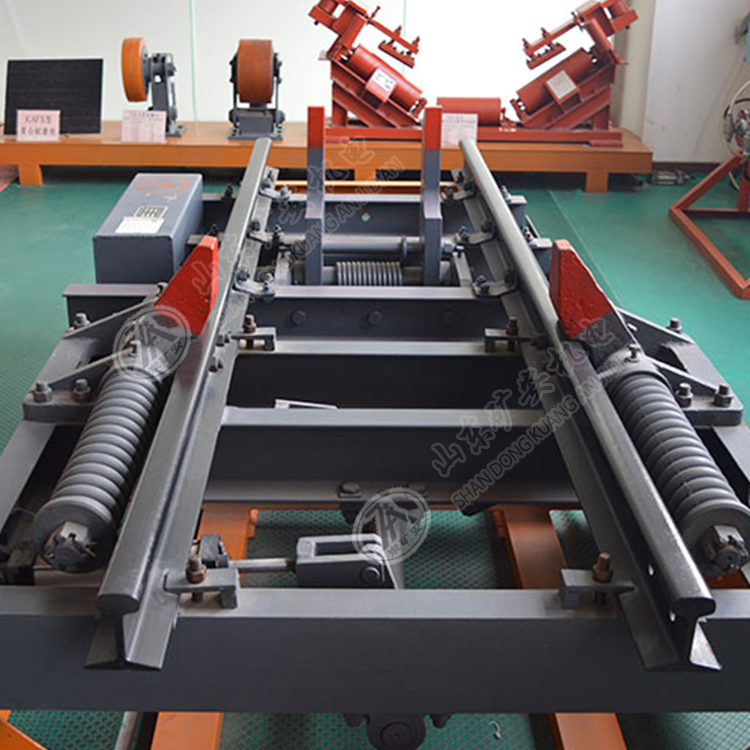

1、 阻车器由轨道压板、轨道垫板、轨道连接螺栓、主轴、连接板和上盖板等部件组成。

阻车器从两根主轴中间位置处是可断开的。拆掉上盖板和两侧面的连接板,就可以看到切割开的缝隙,然后再不把长的一根连杆拆下,就可以完全将阻车器分为两部分。

在安装开始之前,首先要把阻车器各零部件,及安装工具(如六方扳手一套,虎钳,卷尺,铁锹,铁丝等),以及其他可能可能用到的材料(如混凝土砂石)运抵安装现场。

2、阻车器安装选址

阻车器一般安装在上平车场,距离上变坡点5米左右安装。

在预备安装的地方先挖预埋坑,这样能更好的将阻车器固定;预埋坑的的尺寸为:长2200X宽900X深400,长度方向和轨道垂直,宽度方向和轨道平行,深度是轨道底面向下。如是加长加宽型阻车器,则预埋坑需加长加宽,可根据阻车器实际长度和宽度,然后加100。

3、螺栓连接孔的加工

把阻车器放到基础坑之前,先把螺栓连接孔打好,便于后期安装“轨道连接螺栓” 。在两根轨道上各打两个ф20的孔,两孔间距同阻车器上两“轨道连接螺栓”的间距,在轨道下沿向上的距离应等于“轨道垫板”到“轨道连接螺栓” 的距离,两孔应处于预埋坑的中间位置的正上方。注意两根轨道上孔的彼此要同心,这样才能安装。

4、阻车器落坑

把阻车器放到预埋坑内有两种方式:一是拆掉安装位置上面的轨道,直接把阻车器落坑;另一种方法是把阻车器拆分成两部分(需拆卸内部的长连杆),分别绕过轨道,然后在轨道下再把阻车器拼装到拆分前的状态(需把阻车器底部垫高,使阻车器上的轨道垫板紧贴轨道底面)。

在拆卸轨道后重新安装轨道时需把阻车器底部垫高,使阻车器上的轨道垫板紧贴轨道底面且轨道上的孔位需和阻车器的连接螺栓孔位对应,然后用4个轨道压板将轨道压紧,拧紧轨道压板上的螺栓。

5、连接螺栓(自制件)的安装

用连接螺栓将阻车器的轴承座和轨道连接,需要拆掉轮挡和弹簧轴等;连接螺栓安装好之后,再将弹簧轴和轮挡等一系列零部件全部装上。

6、浇注混凝土

以上步骤完成之后,就可以浇注混凝土(砼15)。浇注混凝土时,需防止混凝土流动到阻车器内部去,所以阻车器四周需添加一些挡板,浇注完成之后,可以将挡板去掉。

相信通过矿安小编这么详细的讲解,希望对您有所帮助。如您还有气动阻车器的其他问题或者想要购买的话,可直接拨打400-886-0537。专业的技术人员等待为您答疑解惑!
